管理がしやすくOSに依存しないhttpベースユーティリティ搭載

ARC-12x4シリーズ

areca

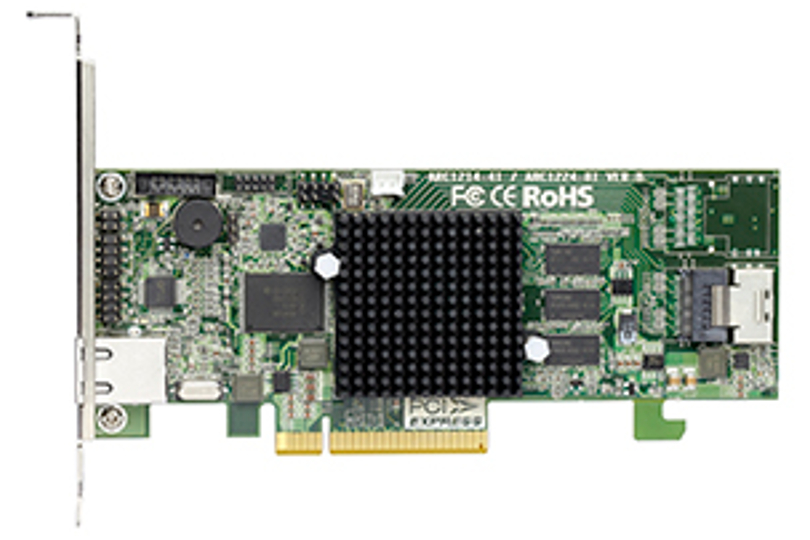

ARC-1224-8i

areca社製RAIDコントローラ ARC-12x4シリーズ。

※ARC-1214-4i , ARC-1224-8i , ARC-1264il-12 , ARC-1264il-16 , ARC-1284Ml-24

Marvell 800MHzコントローラ を搭載。

areca社特有のNICベース管理ユーティリティでOS環境を問わず、ブラウザでArray 管理機能をご利用いただけます。

Array 管理機能は、企業向けシステムで洗練されたものと同等以上のものが容易されており、柔軟なVolume管理に対応しております。

RAID LEVELは 0, 1, 1E(10), 3, 5, 6, 30, 50, 60 に対応。 数10テラバイト・クラスの最新 RAID サブシステムと同等以上の性能とスピードを提供します。

もちろん Boot ROM を搭載しているため、構築した RAID Array をブートディスクとして使用し、高速で耐障害性を持った システムを作り上げることも可能です。

本製品はSATA6Gb/s向けの廉価版となります。 ※ARC1214とARC1224のみファームウェア1.52以降でSAS6Gb/sに対応しました。

全シリーズで、Hotspareの機能制限(※globalのみ設定可能)とExpanderへの対応が不可となっております。

  製品仕様

型番 ARC-1214-4i ARC-1224-8i
コントローラ ARM Base 800MHz I/O Pprocessors
搭載メモリ 1GB SDRAM ECC With Protection
バスタイプ PCI Express 2.0 X8
HDDインターフェース 内蔵 1x SFF-8087 内蔵 2x SFF-8087
対応HDD動作モード SATA 6.0Gb/s , 3.0Gb/s / SAS 6.0Gb/s 3.0Gb/s
※ファームウェア1.52更新後にSAS対応となります。
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
冷却FAN FANレス ※ヒートシンクのみ
マネジメントポート RJ-45 ※製品設定用
動作電力 +3.3V 4.95W +12V 6.22W
寸法 62 x 168 mm
使用環境 温度 +5°c to +60°c 湿度 15-80% 結露なきこと
付属品 SFF-8087 to SFF-8087 ケーブル ※コネクタ数分同梱
マニュアル(CD-ROM),Driver,ユーティリティ
▲ ページのTOPに戻る ▲
製品仕様
型番 ARC-1264il-12 ARC-1264il-16 ARC-1284Ml-24
コントローラ ARM Base 800MHz I/O Pprocessors
搭載メモリ 1GB SDRAM ECC With Protection
バスタイプ PCI Express 2.0 X8
HDDインターフェース 内蔵 3x SFF-8087 内蔵 4x SFF-8087 内蔵 6x SFF-8087
対応HDD動作モード SATA 6.0Gb/s , 3.0Gb/s
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
冷却FAN FANレス ※ヒートシンクのみ
マネジメントポート RJ-45 ※製品設定用
動作電力 +3.3V and +12V 13.9W +3.3V and +12V 16.0W +3.3V and +12V 20.2W
寸法 64.4 x 202 mm 98.4 x 207 mm
使用環境 温度 +5°c to +60°c 湿度 15-80% 結露なきこと
付属品 SFF-8087 to SFF-8087 ケーブル ※コネクタ数分同梱
マニュアル(CD-ROM),Driver,ユーティリティ
▲ ページのTOPに戻る ▲

  製品対応OS

サポート対応OS
Microsoft Windows Vista , 7 , 8 , 8.1 , 10 , Microsoft Windows Server 2008 /R2 , 2012 /R2

※最新の更新・修正内容が適用されていることが前提となります。(SPを含む)
※付属のソフトウェアはサポート対象に含まれません。
他 対応OS ※代理店によるサポートはしておりません。
Redhat Linux and SuSE Linux
FreeBSD
VMware (only driver package available w/o management utility)
Solaris 10x86
UnixWare 7.1.x
Netware 6.5
Mac OS 10.4.x/10.5.x/10.6.x/10.7.x/10.8.x/10.9.x
※EFI BIOS に変更をしてください。 1.52必須

※RAID構築方法等RAID機能に関する部分は代理店でも対応いたします。
※カーネルコンパイル・ループバック許可等OSに関する詳細はサポートできかねます。
▲ ページのTOPに戻る ▲

  ファームウェア・ドキュメント関連 2016年06月26日更新

ドキュメント関係
ファームウェア更新手順 TCP/IP(日本語)
ファームウェア更新手順 ARC HTTP(日本語)
RAID CARD Driver 更新手順(日本語)
1882ix,1880ix,ARC-4036 ExpanderCLI 簡易操作マニュアル(日本語)
ARC-1883ix,ARC4038 ExpanderCLI 簡易操作マニュアル(日本語)
ARC-8050T2/8050 RAID構築手順(日本語)
ARC-5026 RAID構築手順(日本語)
ARC-5028T2 RAID構築手順(日本語)
日本語簡易マニュアル 作成途中でよろしければ
HDD互換表
SSD互換表(areca公開版)
ファームウェア RAID CARD
ixシリーズ用 Expanderファームウェア
 ARC-1880ix-12.16.24 , ARC-1882ix-12,16,24 , ARC-1883ix-12,16,24 , ARC-4036 , ARC-4038 , ARC-8026 , ARC-8028
ARC-1883,ARC-1216,ARC-1226 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ARC-1882,ARC-1215,ARC-1225 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ARC-1203-4i,ARC-1203-8i,ARC-1203-12i,ARC-1203-16i Ver 1.53-20160413
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ARC-1880,ARC-1213,ARC-1223 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ARC-1214,ARC-1224 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ファームウェア サブシステム製品
ARC-8040
 Ver1.52 よりAFT HDDに対応しました。
ARC-8050 , ARC-8050T2 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
 ARC-1882系ファームウェアと同一となります。
ARC-5026 , ARC-5028T2 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
 ARC-12x4系ファームウェアと同一となります。
ファームウェア Interface Card
ARC-1300_Ver 1.05-20120223 , ARC-1320_Ver 1.07d-20140206
ドライバ
SAS/SATA RAID CARD , HBA Driver
ThunderBolt ユーティリティ、Driverパック for Win
ThunderBolt ユーティリティ、Driverパック for MacOS
