SASとSATAともに対応しているホストバスアダプタ

ARC-1320シリーズ

areca


arc-1320

areca社製ホストバスアダプタ ARC-1320シリーズ。

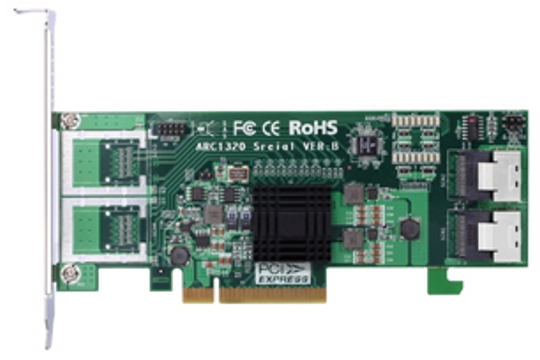

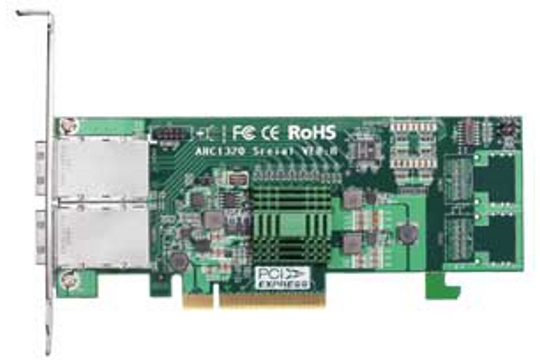

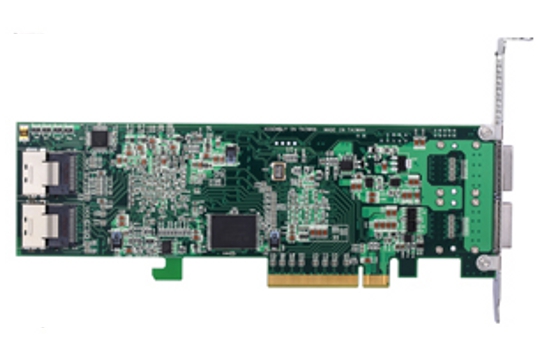

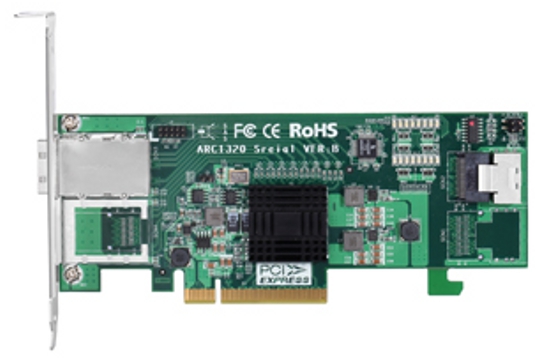

※ARC-1320-8i , ARC-1320-8x , ARC-1320-4i4x , ARC-1320ix-16

RAID機能を搭載しない、シリアルATAとSASに対応したホストバスアダプタカード。

RAID機能を搭載しないので、HDDやSSDのほかにもTAPE接続等もサポートされます。 カード自体のレーン接続もレーン接続数がボトルネックとならないようPCI Express x4で接続が行われます。

DASとしての増設用やバックアップ機器との接続に最適です。

- 注意事項 -

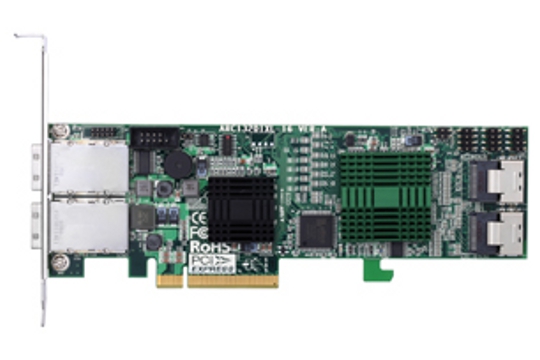

・ARC-1320ixl-16に関しては、Ch3コネクタの取付位置形状から、PCIバススロットを2つ占有することがあります。 マザーボード上のチップセットクーラやケースと干渉するケースがありますので事前に十分なスペースを確保してください。

・M/Bとの相性でARC BootROMを認識できないものもございます。

・SAS Expande使用時における固有の障害には現時点では対応いたしかねる場合もあります。


  製品仕様

型番 ARC-1320-4i4x ARC-1320-8i ARC-1320-8x ARC-1320ix-16
コントローラ Marvell 88SE9485
Expander n/a LSI Logic
LSISAS2X36
バスタイプ PCI Express 2.0 X8
HDDインターフェース 1x SFF-8087
1x SFF-8088
2x SFF-8087 2x SFF-8088 4x SFF-8087
2x SFF-8088
対応HDD動作モード SAS 6.0Gb/s , 3.0Gb/s SATA 6.0Gb/s , 3.0Gb/s
ホットスワップ カードの機能としては搭載。※ソフトウェアは付属しません。
動作電力 +3.3V 0.17W +12V 5.35W
寸法 64 x 167 mm 64 x 214 mm
使用環境 温度 +5°c to +50°c 湿度 15-80% 結露なきこと
付属品 SFF-8087 to SATAx4 ケーブル
※内蔵コネクタ数分同梱 外部ケーブルは付属いたしません。
マニュアルCD-OM),Driver,ユーティリティ
▲ ページのTOPに戻る ▲

  製品対応OS

サポート対応OS
Microsoft Windows Vista , 7 , 8 , 8.1 , 10 , Microsoft Windows Server 2008 /R2 , 2012 /R2

※最新の更新・修正内容が適用されていることが前提となります。(SPを含む)
※付属のソフトウェアはサポート対象に含まれません。
他 対応OS ※代理店によるサポートはしておりません。
Redhat Linux and SuSE Linux
FreeBSD
VMware (only driver package available w/o management utility)
Solaris 10x86
UnixWare 7.1.x
Netware 6.5
Mac OS 10.4.x/10.5.x/10.6.x/10.7.x/10.8.x/10.9.x
※EFI BIOS に変更をしてください。 1.52必須

※RAID構築方法等RAID機能に関する部分は代理店でも対応いたします。
※カーネルコンパイル・ループバック許可等OSに関する詳細はサポートできかねます。
▲ ページのTOPに戻る ▲

  ファームウェア・ドキュメント関連 2016年06月26日更新

ドキュメント関係
ファームウェア更新手順 TCP/IP(日本語)
ファームウェア更新手順 ARC HTTP(日本語)
RAID CARD Driver 更新手順(日本語)
1882ix,1880ix,ARC-4036 ExpanderCLI 簡易操作マニュアル(日本語)
ARC-1883ix,ARC4038 ExpanderCLI 簡易操作マニュアル(日本語)
ARC-8050T2/8050 RAID構築手順(日本語)
ARC-5026 RAID構築手順(日本語)
ARC-5028T2 RAID構築手順(日本語)
日本語簡易マニュアル 作成途中でよろしければ
HDD互換表
SSD互換表(areca公開版)
ファームウェア RAID CARD
ixシリーズ用 Expanderファームウェア
 ARC-1880ix-12.16.24 , ARC-1882ix-12,16,24 , ARC-1883ix-12,16,24 , ARC-4036 , ARC-4038 , ARC-8026 , ARC-8028
ARC-1883,ARC-1216,ARC-1226 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ARC-1882,ARC-1215,ARC-1225 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ARC-1203-4i,ARC-1203-8i,ARC-1203-12i,ARC-1203-16i Ver 1.53-20160413
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ARC-1880,ARC-1213,ARC-1223 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ARC-1214,ARC-1224 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
ファームウェア サブシステム製品
ARC-8040
 Ver1.52 よりAFT HDDに対応しました。
ARC-8050 , ARC-8050T2 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
 ARC-1882系ファームウェアと同一となります。
ARC-5026 , ARC-5028T2 Ver 1.53-20160513
 Boot BIOS モードにautoが実装。 ※UEFI EFI INT13 それぞれを判定します。
 ARC-12x4系ファームウェアと同一となります。
ファームウェア Interface Card
ARC-1300_Ver 1.05-20120223 , ARC-1320_Ver 1.07d-20140206
ドライバ
SAS/SATA RAID CARD , HBA Driver
ThunderBolt ユーティリティ、Driverパック for Win
ThunderBolt ユーティリティ、Driverパック for MacOS
